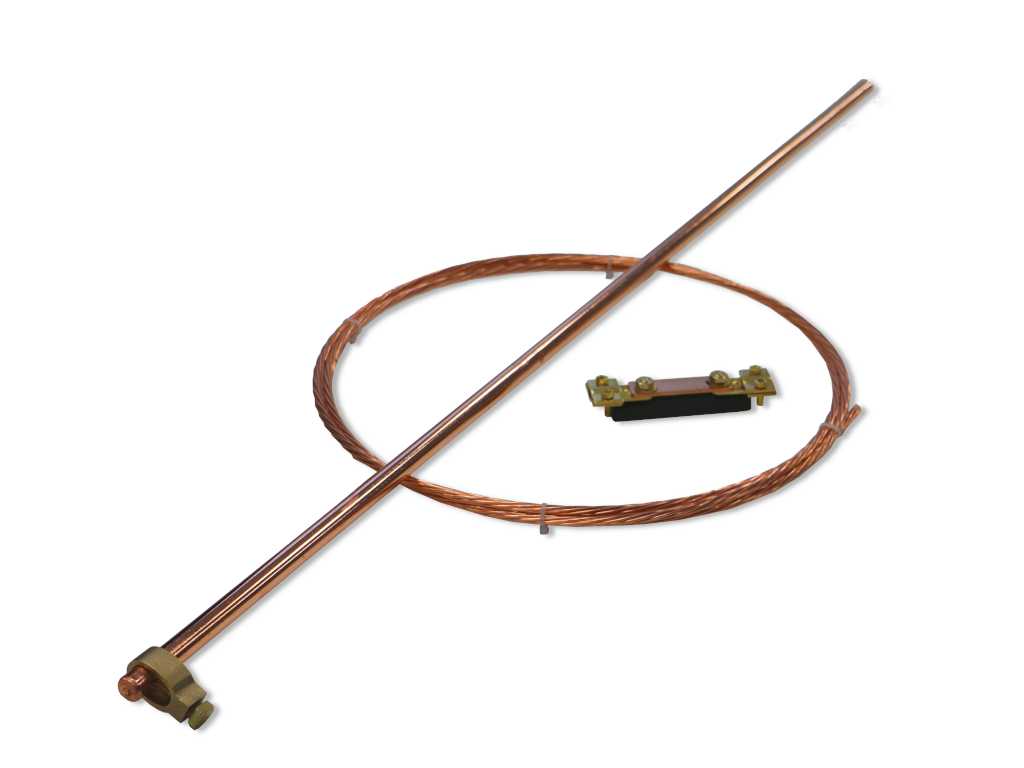

Mise à la terre (barrette, piquet, cuivre nu…)

Mise à la terre (barrette, piquet, cuivre nu…)

Protégez votre maison, en installant un câble cuivre en fond de fouille.


Notre gamme de produits permet de réaliser la mise à la terre optimale sans le moindre effort ! La pointe du piquet de terre doit être installée à 2 mètres de profondeur afin de garantir une mise à la terre la plus efficace qui soit. La câblette de cuivre nu peut être utilisée pour réaliser une boucle de fond de fouille. Dans le cas de l'utilisation d'un piquet terre, elle matérialise la liaison entre le piquet et la barrette de terre. Elle doit être passée sous gaine, pour limiter l'oxydation dans le temps.

La barrette de terre permet de créer une coupure de la mise à la terre pour effectuer des tests de mesure (la terre doit être inférieure à 100 ohm). Les brides de mise à la terre sont très simples à utiliser et permettent la mise à l terre des circuits métalliques de distribution d'eau.

Choisissez notre piquet de terre de qualité pour vous assurer une bonne mise à la terre !

"


  • 1
    Câble cuivre nu (25m)

    Câble cuivre nu (25m)

    Réf :CCR25/25M
    Câble en cuivre nu, pour reseau de terre.
    Cable de terre conditionné par couronne de 25 mètres, section 25mm²
    83.08 TTC
    Quantité :
    1x

  • 2

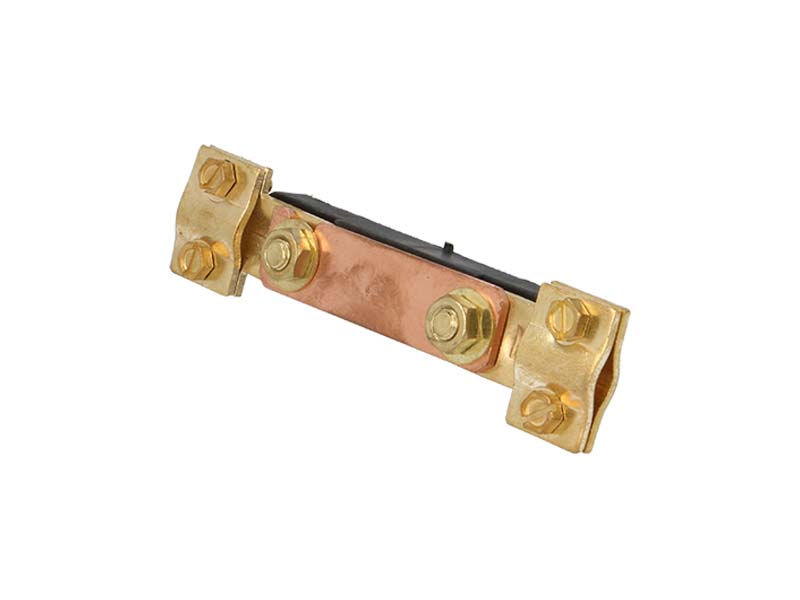

    Barrette de terre

    Barrette de terre

    Réf :BT2535

    Barrette de terre en cuivre

    Pour isoler le réseau de terre lors de la mesure de terre

    Borne terre pour liaison à la terre.

    9.48 TTC
    Quantité :
    1x

  • 3
    Piquet de terre avec cosse de liaison

    Piquet de terre avec cosse de liaison

    Réf :BIS PC+COS
    Piquet de terre, longueur 1 mètre, en acier cuivré (254µ) avec sa cosse de liaison.
    16.25 TTC
    Quantité :
    1x

  • 4
    Bouterolle de frappe pour piquet de terre

    Bouterolle de frappe pour piquet de terre

    Réf :BOU34
    Permet un enfoncement optimal sans endommager la tête du piquet
    6.41 TTC
    Quantité :
    1x

  • 5
    Raccord droit en laiton pour câble de cuivre

    Raccord droit en laiton pour câble de cuivre

    Réf :RD1050
    Pour câble de 16 à 50²
    9.62 TTC
    Quantité :
    1x

  • 6
    Brides de mise à la terre pour tube de 8 à 18mm - boite de 10

    Brides de mise à la terre pour tube de 8 à 18mm - boite de 10

    Carton de 10 brides en inox pour tube de diamètre 8 à 18mm
    Permet la mise à  terre des installations de plomberie

    EBS-0/ES Brides de mise à  la terre pour tube de 8 à 18mm 10x
    1.39 TTC

  • 7
    Brides de mise à la terre pour tube de 8 à 50mm - boite de 10

    Brides de mise à la terre pour tube de 8 à 50mm - boite de 10

    Carton de 10 brides en inox pour tube de diamètre 8 à 50mm
    Permet la mise à  terre des installations de plomberie

    EBS-1/ES Brides de mise à  la terre pour tube de 8 à 50mm 10x
    2.09 TTC

Quels sont les accessoires autres que la cablette de terre pour effectuer une mise à la terre ?


Pour effectuer une installation électrique aux normes, un câble mis à la terre est indispensable, plusieurs matériels sont nécessaires.
- Le piquet de terre permet d’isoler une installation électrique, ce piquet doit avoir sa partie la plus basse installée à 2 mètres de profondeur.
- La bouterolle de frappe, sert à enfoncer le piquet de terre cuivre au sol. Il se positionne sur le piquet terre et l’utilisateur doit taper dessus, de cette façon seule la bouterolle peut être endommagée.
- La barrette de terre relie le conducteur de terre et le conducteur principal de protection. Elle permet également de mesurer la résistance de la terre.
- Enfin, le câble cuivre est un conducteur de terre qui permet de relier une barrette de coupure à la prise de terre. Ce cable cuivre est sans isolant, la section minimale doit être de 25 mm².

A quoi sert un cable cuivre nu de terre ?


Tout d’abord pour toute installation électrique neuve ou en rénovation, la norme NF C 15-100 oblige la mise en place d’un cable en cuivre à la terre.
Une barrette terre permet de faire la liaison entre votre installation et la mise à la terre, sa principale fonction est d’isoler ces deux parties afin de tester le bon fonctionnement de votre terre.
Le courant de fuite se déclenche par exemple lorsqu’un équipement électrique est défectueux ou vétuste et se produit lorsqu’un fil électrique est en contact direct avec la carcasse métallique de l’équipement.
Cette carcasse métallique emmagasine alors l’électricité, si une barrette de coupure terre est relié à un câble cuivre nu installé à la terre, alors le courant s’évacue vers la terre, mais si aucun piquet terre électrique n’est présent dans l’installation alors une personne qui touche la carcasse métallique de l’équipement risque une électrisation ou pire, une électrocution.

A quoi relie-t-on la terre ?


Dans une installation électrique moderne, la terre est très importante afin de garantir la protection des utilisateurs.
Le piquet mise à la terre s’installe à 2 mètres de profondeur, il se relie à la barrette coupure terre en utilisant des câbles cuivre nu sans qu’ils ne soient entourés de gaine électrique pour que la conductivité soit optimale.
Une fois que la terre est installée à l’extérieur il faut la relier à la barette de terre au tableau électrique, par le biais d’un fil électrique vert et jaune.
Le bornier électrique où se raccorde le fil terre dispose de plusieurs entrées afin de pouvoir connecter la terre d’un équipement électrique relié en direct ainsi que d’une prise électrique.
Attention, un interrupteur différentiel est un complément de protection au réseau terre, cet appareillage permet de se déclencher et de couper le courant électrique du circuit en cas de défaut.
