Bloc de jonction

Bloc de jonction

Organisez proprement tous vos départs grâce à nos bornes de jonction à raccordement électrique à vis ou à ressort !

Notre gamme de bloc de jonction, à enclipser sur rail DIN, permet la réalisation de borniers Nous disposons de deux types de bornier de jonction à notre catalogue :

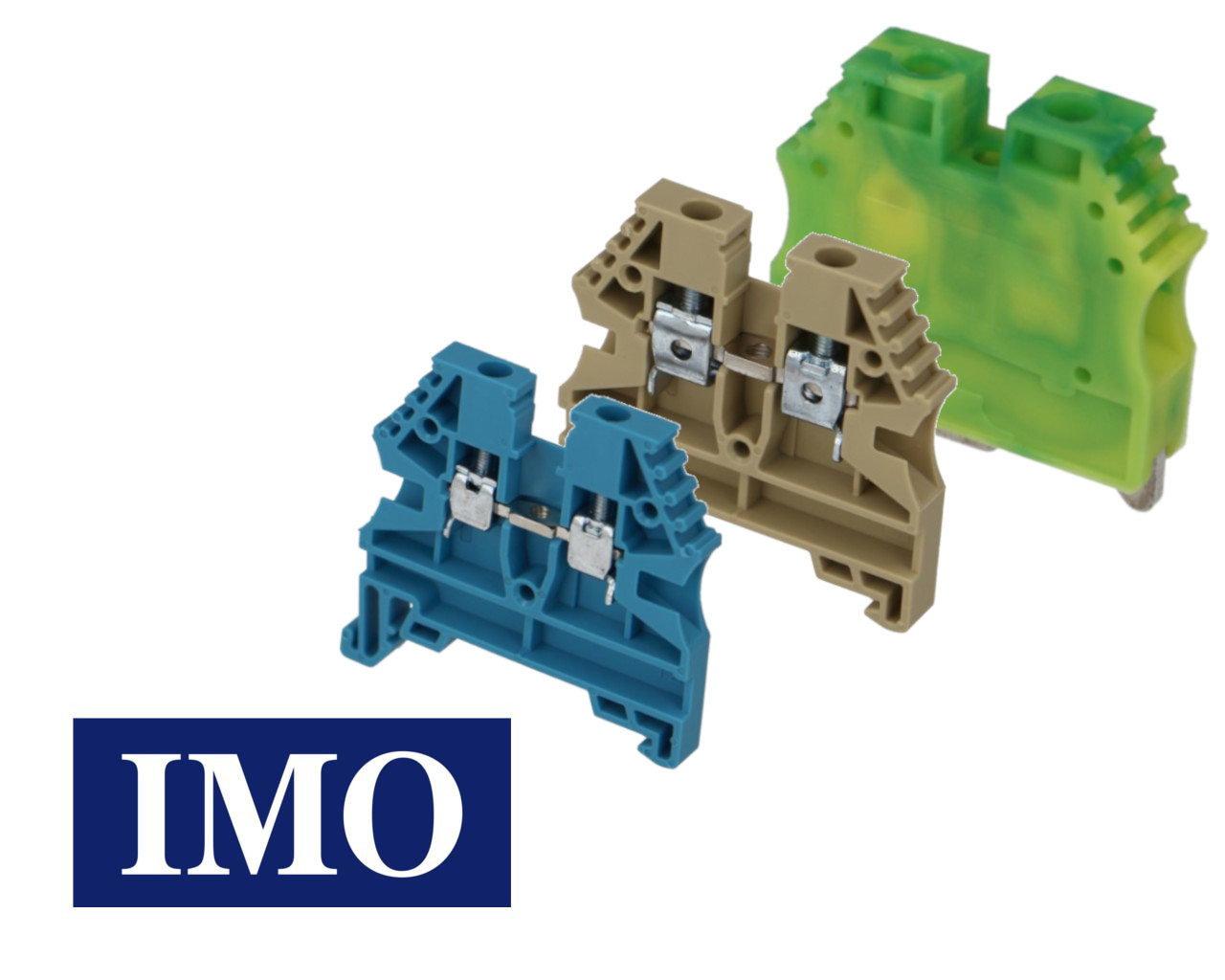

- bornes de jonction IMO: équipées de cage à vis classiques, pour recevoir des conducteurs de 4mm², 6mm² ou 10mm².

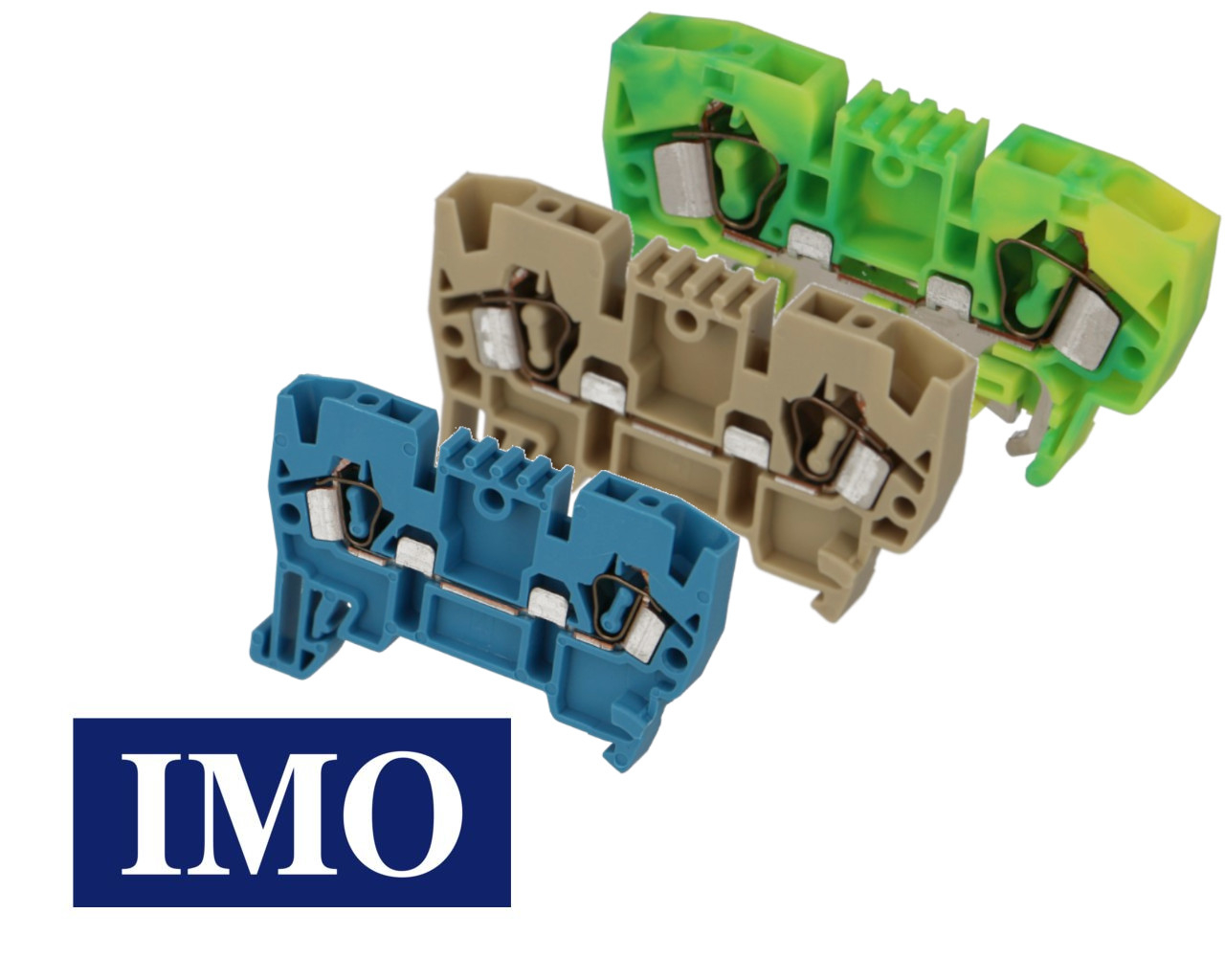

- borne de jonction IMO: équipées de connexion rapide (technologie à ressort), plus besoin de tournevis, elles peuvent recevoir des conducteurs de 1.5mm², 2.5mm² ou 4mm².
Notre choix de bornier rail DIN est proposé en trois coloris (gris, bleu et vert/jaune) et avec divers accessoires.

Retrouvez notre gamme de boite de borne de jonction de 2.5 mm² à 6 mm² pas cher, disponible sur stock !


  • 3

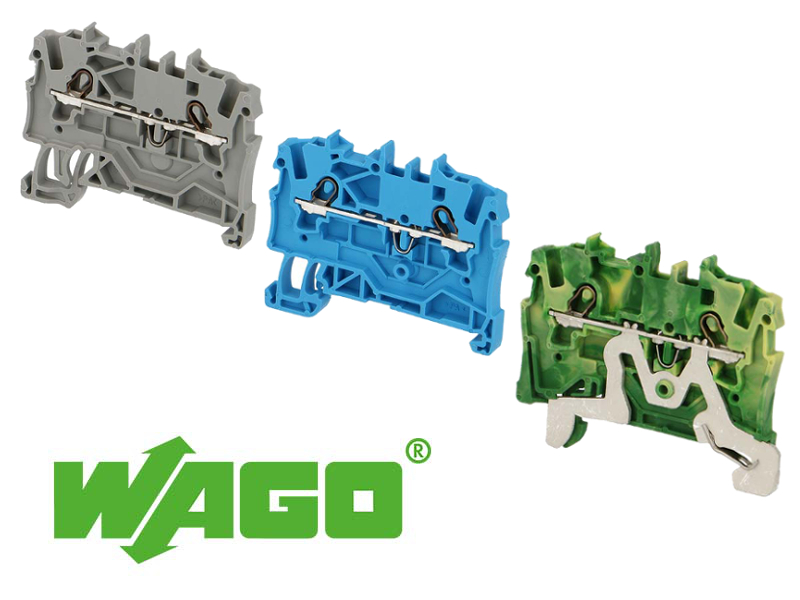

    Bornes de jonction RAPIDE Wago

    Bornes de jonction RAPIDE Wago

    Borne de jonction, avec connexion rapide à  ressort.
    Montables sur rail din. Plaques d'extrémités et butées disponibles

    WAGO-1.5-VERJ bornes 1.5mm² - VERT/JAUNE 25x
    2.15 TTC
    WAGO-2.5-VERJ bornes 2.5mm² - VERT/JAUNE 25x
    2.29 TTC
    WAGO-4-VERJ bornes 4mm² - VERT/JAUNE 10x
    3.02 TTC
    WAGO-1.5/2.5-PLAQ Plaque d'extremité pour borne 1.5 ou 2.5² 7x
    0.42 TTC
    WAGO-4-PLAQ Plaque d'extremité pour borne 4² 6x
    0.42 TTC

  • 4
    Borne de jonction à vis Wieland

    Borne de jonction à vis Wieland

    Nouvelles bornes de jonction à vis Wieland montables sur rail DIN.
    Dimension standardisée de 48x48mm, seule la largeur change entre les bornes 4, 6 et 10mm² !
    WIEL-6-V/J bornes 10mm² - VERT/JAUNE 20x
    4.21 TTC
    WIEL-6-PONT Pontet de liaison pour bornes 10mm² 10x
    1.09 TTC
    WIEL-PLAQ Plaque d'extrémité pour borne 4 à 10mm² 10x
    0.46 TTC

Qu’est-ce qu’un bloc bornier de jonction ?


Une borne de jonction terre, neutre ou phase permet de relier un ou plusieurs câbles au reste de l’installation électrique. Le principal rôle du bornier rail din est de repérer et distribuer ces différents câbles menants aux « branches » d’actionneurs de la machine.
Un bloc de jonction se clipse sur un rail DIN, il est souvent installé dans un tableau ou coffret électrique fermé, afin de le protéger des poussières et de l’humidité.
Il existe plusieurs largeurs de bornes de jonction permettant d’accueillir des fils entre 0.5mm² à 10 mm². La borne jonction est en plastique, elle contient deux borniers reliés l’un à l’autre (les borniers peuvent être à vis ou à ressort) ainsi qu’une prise d’équipotentialité reprise sur le rail DIN pour les bornes de terre.


Description et à quoi sert une borne de jonction ?


Deux types de bornier de jonction électrique industriel existent, les bornes de jonction à vis et les bornes de jonction à ressort :

  • La borne de jonction à vis est la plus utilisée, le mode de serrage des fils électrique se réalise à l’aide de vis.
  • La borne de jonction à ressort est plus rapide et facile d’utilisation qu’un bornier à vis, le mode de serrage est à clips.

  • L’utilisation d’un bloc de jonction est pour la plupart du temps utilisé dans un boîtier de jonction ou une boîte de dérivation située en aval du tableau électrique. Il permet de regrouper différentes arrivées d’alimentation (comme les arrivées de prises, éclairages et équipement électrique) puis de les dispatcher vers les appareillages.
    L’avantage avec un bornier électrique industriel installé dans un boîtier de dérivation, est qu’il permet de réunir des arrivées et départs par zone.


    Comment sélectionner une borne de jonction rail Din ?


    Sélectionner une borne de jonction adéquate nécessite de prendre en compte plusieurs critères essentiels pour assurer une connexion sûre et durable dans les installations électriques.
    D'abord, il est crucial de déterminer le type et la taille des fils ou câbles qui seront connectés, car cela influencera directement le choix du type de bornes de jonction (à vis, à ressort, à levier, etc.) ainsi que la taille de ce bornier rail DIN.
    La capacité actuelle que le bloc de jonction doit supporter est également un facteur déterminant, car chaque bornier de jonction electrique est conçu pour supporter une charge électrique maximale spécifique.
    Ensuite, considérez l'environnement dans lequel les blocs de jonction seront utilisés.
    Pour des conditions difficiles, comme des températures élevées ou la présence de produits chimiques, il peut être nécessaire de choisir un bloc de jonction rail DIN fabriqué  avec des matériaux résistants ou ayant des propriétés spéciales. En outre, évaluez les besoins en termes de densité de câblage et d'espace disponible. Les bornes de jonction modulaires ou compactes peuvent être préférables dans des espaces restreints ou pour des installations nécessitant une grande densité de connexions.
    Finalement, prenez en compte les aspects pratiques tels que la facilité d'installation et de maintenance.
    En respectant ces directives, vous pourrez choisir le bloc de jonction le plus approprié pour votre application, garantissant une performance optimale et une fiabilité à long terme.


    Où installer une borne de jonction ?


    Découvrez sur bis-electic.com toute notre gamme pour constituer une armoire électrique, notamment notre gamme de borne de jonction IMO.
    L'installation d'une barrette borne de jonction doit être stratégiquement planifiée pour maximiser la sécurité et l'efficacité dans un système électrique. Idéalement, le bornier rail DIN devrait être placée dans un endroit facilement accessible pour permettre des inspections et des maintenances régulières sans difficulté.
    Les bornes de jonction sont également essentiel de les situer dans un environnement protégé des éléments extérieurs, comme l'humidité, la poussière, et les températures extrêmes, afin de garantir une durée de vie optimale et de prévenir les risques de défaillance électrique.
    Les bornes de jonction terre, phase ou neutre sont souvent installées dans un coffret polyester, un coffret métal ou des boîtiers de distribution, qui offrent une protection physique et réduisent les risques d'exposition à des conditions environnementales hostiles.
    Le bornier de jonction peut être mis en place soit dans une boite de derivation, il se positionne sur un rail DIN.
    Les bornes de jonction sont beaucoup utilisées pour la constitution de pupitre de commande afin de repérer le câblage des composants comme un arrêt d’urgence, un interrupteur industriel ou un fin de course . Assurez-vous que l'espace autour du bornier de jonction est suffisant pour permettre un câblage ordonné et éviter les surcharges dans l'espace de connexion.
    Dans les environnements industriels ou les installations où les risques de contamination ou de dommages mécaniques sont plus élevés, il peut être nécessaire d'utiliser des bornes de jonction avec des degrés de protection spécifiques pour une sécurité accrue.
    En respectant ces critères de localisation et de protection, vous assurerez que la borne de jonction fonctionne de manière fiable et sécurisée tout au long de sa durée de service.
