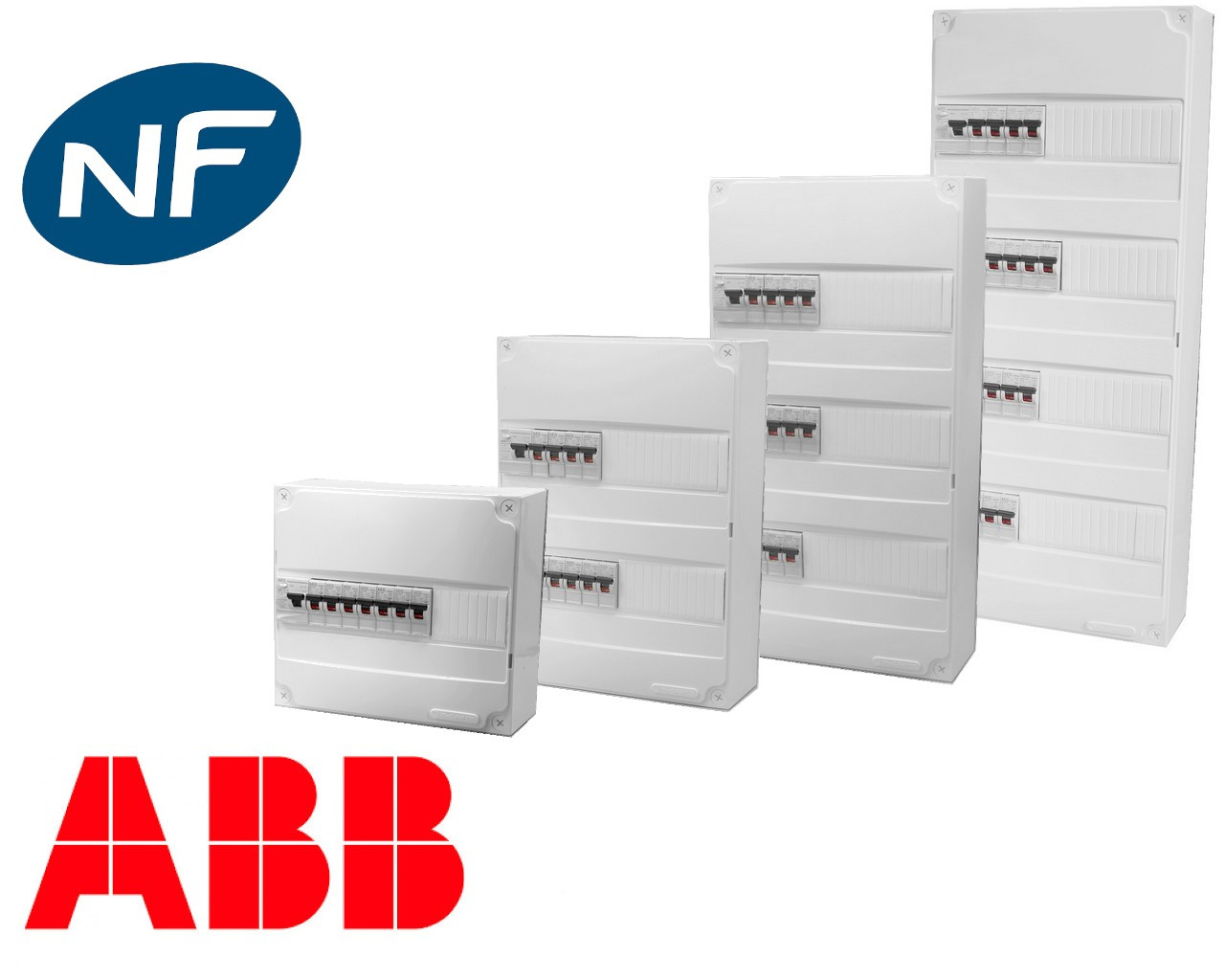

Tableau electrique precable de 1 à 4 rangées ABB
La gamme de tableau électrique pré équipé ABB est spécialement adaptée pour la conception d’une installation résidentielle. Sélectionnez la série de tableau electrique precable ABB déjà monté pour installation monophasée.
Tableau électrique pré équipé ABB à bornes automatiques. - Informations :
La panoplie de tableau disjoncteur monophasé ABB est disponible de 1 rangée (13 modules) a 4 rangées (52 modules).
Réservé à un usage domestique la gamme de coffret disjoncteur ABB résidentiel est à aménager en saillie directement sur un mur, sur une GTL ou à l’intérieur d’un bac d’encastrement.
La sélection de tableau electrique preequipe ABB est particulièrement adaptée pour un réseau électrique distribuant une tension monophasée de 230V.
Chaque tableau electrique pré cablé ABB est de couleur blanc (Ral 9010), en option, il est possible de compléter le coffret electrique pre cable ABB d’une porte.
L’indice de protection d’un tableau electrique complet ABB est IP30, il est IP40 en cas de l’ajout d’une porte.
Le tableau electrique pre equipe ABB une rangée possède une barrette de raccordement de terre, les modèles deux, trois et quatre rangées inclus en plus un bornier pour la phase et un bornier pour le neutre.
La constitution du tableau pré équipé ABB comprend disjoncteur et interrupteur différentiel à bornier de raccordement automatique, ainsi que les accessoires de branchement.
Chaque tableau électrique contient un interrupteur différentiel 30mA de calibre 63A type A, un différentiel est présent au début de chaque rangée. La sélection de disjoncteur qui équipe le coffret précâblé ABB a un pouvoir de coupure de 4.5kA, les appareillages modulaires sont de courbe C.
Il est possible de compléter chaque tableau gtl ABB de disjoncteurs à vis ou automatique, ainsi que d’appareillage modulaire de commande.
Tableau disjoncteur ABB résidentiel - Composition:
|
Interrupteurs différentiels |
Disjoncteurs |
|
799221-1R-AUTO |
- 1 Interrupteur différentiel 63A/30mA type A 444161
| - 2 Disjoncteurs 10A 470436 - 3 Disjoncteurs 16A 470438 - 2 Disjoncteurs 20A 470439 |
799222-2R-AUTO |
- 1 Interrupteur différentiel 63A/30mA type A 444161 - 1 Interrupteur différentiel 63A/30mA type AC 440161
| - 2 Disjoncteurs 10A 470436 - 4 Disjoncteurs 16A 470438 - 2 Disjoncteurs 20A 470439 - 1 Disjoncteur 32A 470441 |
799223-3R-AUTO |
- 1 Interrupteur différentiel 63A/30mA type A 444161 - 2 Interrupteurs différentiel 63A/30mA type AC 440161
| - 2 Disjoncteurs 10A 470436 - 5 Disjoncteurs 16A 470438 - 3 Disjoncteurs 20A 470439 - 1 Disjoncteur 32A 470441 |
799224-4R-AUTO |
- 1 Interrupteur différentiel 63A/30mA type A 444161 - 3 Interrupteurs différentiel 63A/30mA type AC 440161
| - 4 Disjoncteurs 10A 470436 - 6 Disjoncteurs 16A 470438 - 5 Disjoncteurs 20A 470439 - 1 Disjoncteur 32A 470441 |
Tableau electrique precable ABB domestique - Description :
La série de coffret GTL ABB est particulièrement adaptée aux installations électriques domestiques. La sélection de disjoncteur tableau électrique automatique ABB permet de réaliser la protection d’un logement d’une superficie allant de 15 m² à plus de 100 m².
L’installation d’un tableau pré câblé ABB est indispensable dans un logement ou un bâtiment tertiaire, les équipements qu’héberge le tableau electrique pre cable permet d’assurer la protection des appareillages électriques raccordé aux circuits ainsi que de protéger les utilisateurs.
L’emploi d’un tableau electrique equipe ABB convient parfaitement pour un chantier électrique de rénovation ou une installation électrique neuve.
Avec une finition de qualité et un esthétisme discret, le tableau pre equipe ABB peut être agencé facilement dans la plupart des intérieurs. De plus, pour finir le tableau precable ABB, il est possible de rajouter en option une porte pleine, cette dernière permet de dissimuler les dispositifs modulaires.
Facile et rapide à câbler et à installer, la gamme de tableau électrique précâblé ABB est idéale pour tous types d’installations électriques domestiques. Chaque tableau complet ABB est équipé d’interrupteur différentiel 63A, assurant une parfaite compatibilité avec votre installation.
