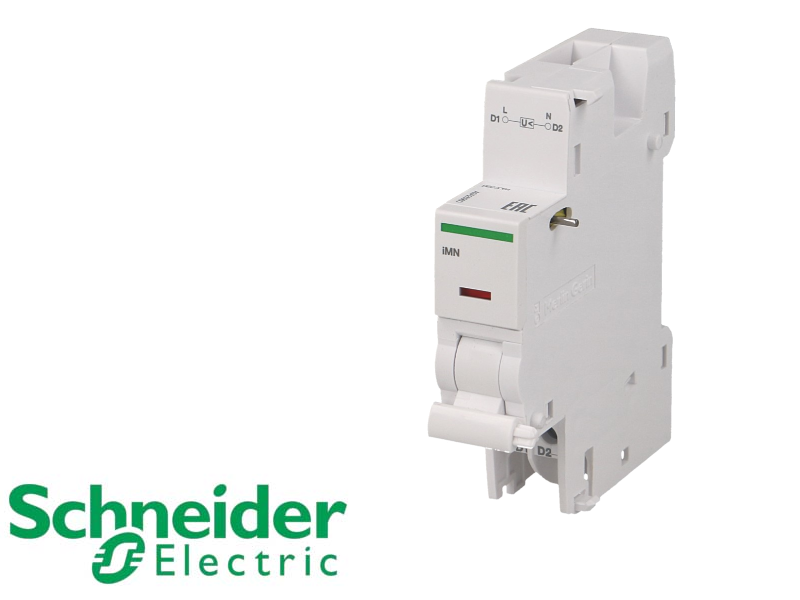

Bobine MN à manque de tension Schneider Electric - Gamme : Acti9

Découvrez notre vaste gamme d'accessoires modulaires SCHNEIDER ELECTRIC adaptés pour des réseaux électriques, qu'ils soient industriels ou domestiques. Sélectionnez la bobine MN à manque de tension A9A26960 Acti9 SCHNEIDER ELECTRIC.

Bobine à manque de tension MN Acti9 A9A26960 SCHNEIDER ELECTRIC - Informations :

La bobine manque de tension Acti9 iMN SCHNEIDER ELECTRIC A9A26960 est conçue pour être compatible exclusivement avec les disjoncteurs bipolaires, tripolaire et tetrapolaire gamme iC60, bloc vigi monophasé et triphasé gamme iDPN et interrupteur différentiel gamme iID.
Le montage d'une bobine a manque de tension MN Acti9 SCHNEIDER A9A26960 est réalisable sur le côté gauche de l'appareil de protection modulaire.
L'installation de la bobine à manque MN Acti9 A9A26960 SCHNEIDER iMN auprès d'un disjoncteur adéquat est directe : il s'agit simplement de positionner la goupille de déclenchement sur la bobine MN A9A26960 Acti9 SCHNEIDER, puis d’accoupler les deux équipements de protection.
Une fois raccordée, la bobine MN A9A26960 SCHNEIDER Acti9 doit être fixée sur un rail DIN à l'intérieur du coffret électrique.
Cette bobine à manque de tension A9A26960 Acti9 SCHNEIDER ELECTRIC est idéale pour des usages domestiques ou résidentiels.
Son raccordement s'effectue via des bornes à vis et peut accommoder du câble rigide ou souple. Veillez à utiliser un câble rigide inférieur à 8 mm² ou souple inférieur à 6 mm² et de dénuder chaque extrémité d'environ 12 mm.
La bobine manque de tension MN A9A26960 SCHNEIDER ELECTRIC Acti9 opère à une tension nominale de 230V en alternatif.

Bobine MN A9A26960 SCHNEIDER ELECTRIC - Caractéristiques :

• Tension: 230V
• Fréquence: 50/60 Hz
• Compatibilité de gamme : Acti 9 (Acti9 iDPN Vigi) / Acti 9 (Acti 9 iID) / Acti 9 (Acti9 iC60)
• Type de raccordement: À cage à vis
• Section fil souple: 6 mm² max
• Section fil rigide: 8 mm² max
• Dénudage: 12 mm
• Couple de serrage : 1 N.m
• Certifications: EN/CEI 60947-5-1
• Taille: 1 module (18mm)
• Température d’utilisation : -25° à +50°C

Bobine manque de tension iMN SCHNEIDER ELECTRIC A9A26960 - Description :

Comme mentionné précédemment, la bobine a manque de tension SCHNEIDER ELECTRIC A9A26960 Acti9 s'accorde exclusivement avec les appareillages de protection Schneider compatible.
La présence d'une bobine à manque MN SCHNEIDER ELECTRIC Acti9 A9A26960 dans un système électrique offre la capacité de gérer à distance la déconnexion du disjoncteur associé.
Lorsque cette bobine à manque de tension SCHNEIDER Acti9 A9A26960 est couplée à un appareil électrique modulaire et connectée à un bouton-poussoir, une commande d'arrêt d'urgence ou un automate, elle permet à l'usager d'intervenir sur le circuit de manière distante.
Ainsi, la bobine MN SCHNEIDER A9A26960 Acti9 facilite l'interruption à distance d'un circuit électrique.
Un guide d'installation accompagne la bobine MN SCHNEIDER ELECTRIC iMN dans son emballage.
