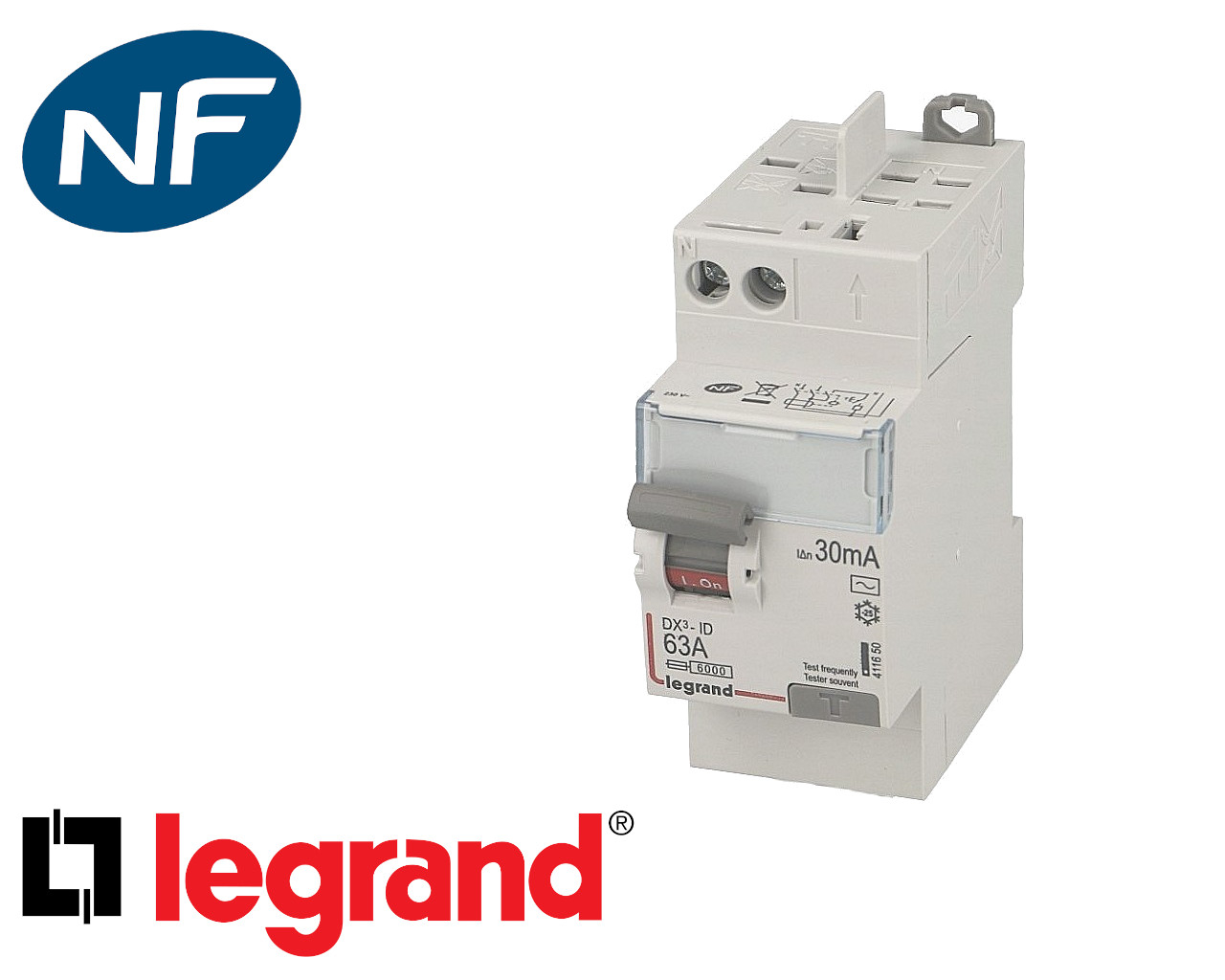

Interrupteur Différentiel Legrand DX³ - Gamme : DN3
La panoplie d’interrupteur differentiel automatique Legrand DX3 est particulièrement utilisée pour les installations électriques tertiaires et résidentielles. Découvrez la gamme d’interrupteur différentiel Legrand DX3 30mA.
Interrupteur différentiel type A et AC DX 3 Legrand - Information :
Cette série de différentiel type A ou AC Legrand DX3 créée par le fabricant français est à mettre en place avec la gamme de disjoncteur DNX3 à l’aide du peigne horizontal adapté.
Le montage d’un interrupteur différentiel 30mA Legrand DX³ doit s’équiper sur un rail DIN dans un coffret électrique. En cas de mise en place dans un tableau avec plusieurs rangées, il est possible de répartir l’alimentation d’un interrupteur différentiel Legrand à un autre à l’aide d’un peigne vertical adéquat au nombre de rangées.
Le branchement d’un interrupteur différentiel Legrand DX 3 se réalise à l’aide d’un bornier à vis, toute la panoplie d’interrupteur differentiel type A et AC DX3 Legrand a une alimentation par le haut, les bornes de sorties sont automatiques.
Notre sélection d’interrupteur différentiel monophasé DX3 Legrand est disponible en calibre 40A et 63A, chaque interrupteur differentiel 2 poles DX3 est équipé d’un différentiel de 30mA. La sélection d’interrupteur différentiel Legrand contient du type A et type AC.
Un inter différentiel 30mA Legrand DNX3 est compatible uniquement avec une installation monophasée 230V, il dispose d’un empattement de 36 mm soit l’équivalent de deux modules dans un tableau.
Chaque interrupteur differentiel type A DNX³ Legrand possède un bouton test sur la façade, afin de pouvoir réaliser des tests de déclenchement.
Interrupteur différentiel automatique DX³ Legrand - Caractéristiques :
- Tension d’emploi : 230V
- Calibre : 40A (A : 411638 / AC 411632) ou 63A (A : 411651 / AC : 411650)
- Type : A ou AC
- Différentiel : 30mA
- Domaine d’application : Domestique
- Certification : NF
- Dimension : 2 modules
- Largeur : 36 mm
- Alimentation par le haut.
- Nombre de pôles : 2P (Phase et neutre)
- Compatible avec gamme DNX3.
Différentiel biphasé DX3 Legrand - Description :
L’emploi de la gamme de différentiel type A ou AC DX ³ Legrand est spécialement conçu pour être employé dans des installations électriques résidentiel ou tertiaire.
La norme NF C15-100 impose la mise en place d’interrupteur différentiel 30mA domestique Legrand pour tout tableau électrique destiné à une installation monophasée.
L’installation d’un interrupteur differentiel 63A ou 40A DX3 dans un coffret électrique garanti la protection des utilisateurs, ce dispositif permet de détecter les fuites de courant et évite donc le risque d’électrisation et électrocution.
Cette gamme d’inter différentiel 230V DX³ est disponible en type A et AC, de 40A ou 63A avec un différentiel de 30mA.
Pour tout tableau électrique, il est obligatoire de mettre en place un inter différentiel 30mA DNX 3 de type A, afin d’assurer la protection de circuits spécialisés.
Un interrupteur différentiel 40A ou 63A Legrand DX³ type AC et quant à lui utilisé pour des circuits d’éclairages et prise secteur classique.
Certifié NF, chaque interrupteur différentiel type A et AC DNX ³ Legrand peut s’aménager dans une installation neuve ou en rénovation.
Interrupteur differentiel DX³ Legrand - Renseignement :
Pour respecter la norme NF C 15-100, il est important d’adapter l’interrupteur différentiel Legrand par rapport aux circuits en aval, ainsi que les calibres des disjoncteurs raccordés.
Pour un interrupteur différentiel 411632 et 411638Legrand 40A, il est possible d’aménager au maximum en aval un total de 80A pour les calibres des disjoncteurs (hors circuits spécifiques)
Pour un interrupteur différentiel 411650 et 411651 Legrand 63A, le calibre maximum total passe à 126A. (hors circuits spécifiques)
L’interrupteur différentiel 30mA Legrand 411638 et 411651 type A est utilisé pour assurer la protection de circuits électriques pouvant nécessiter du courant alternatif et continu.
L’interrupteur différentiel 30mA Legrand type AC 411632 et 411650 est quant à lui employé uniquement pour les circuits nécessitant du courant alternatif.
L’interrupteur différentiel Legrand type AC DX³ 411650 et 411632 est habituellement employé pour des circuits classiques de type éclairage ou prise. La différence avec un interrupteur différentiel Legrand A est que ce dernier est plus communément utilisé pour un circuit de plaque de cuisson, lave-linge, borne de recharge ou spécifique, cependant il s’emploi aussi pour des circuits classiques.
