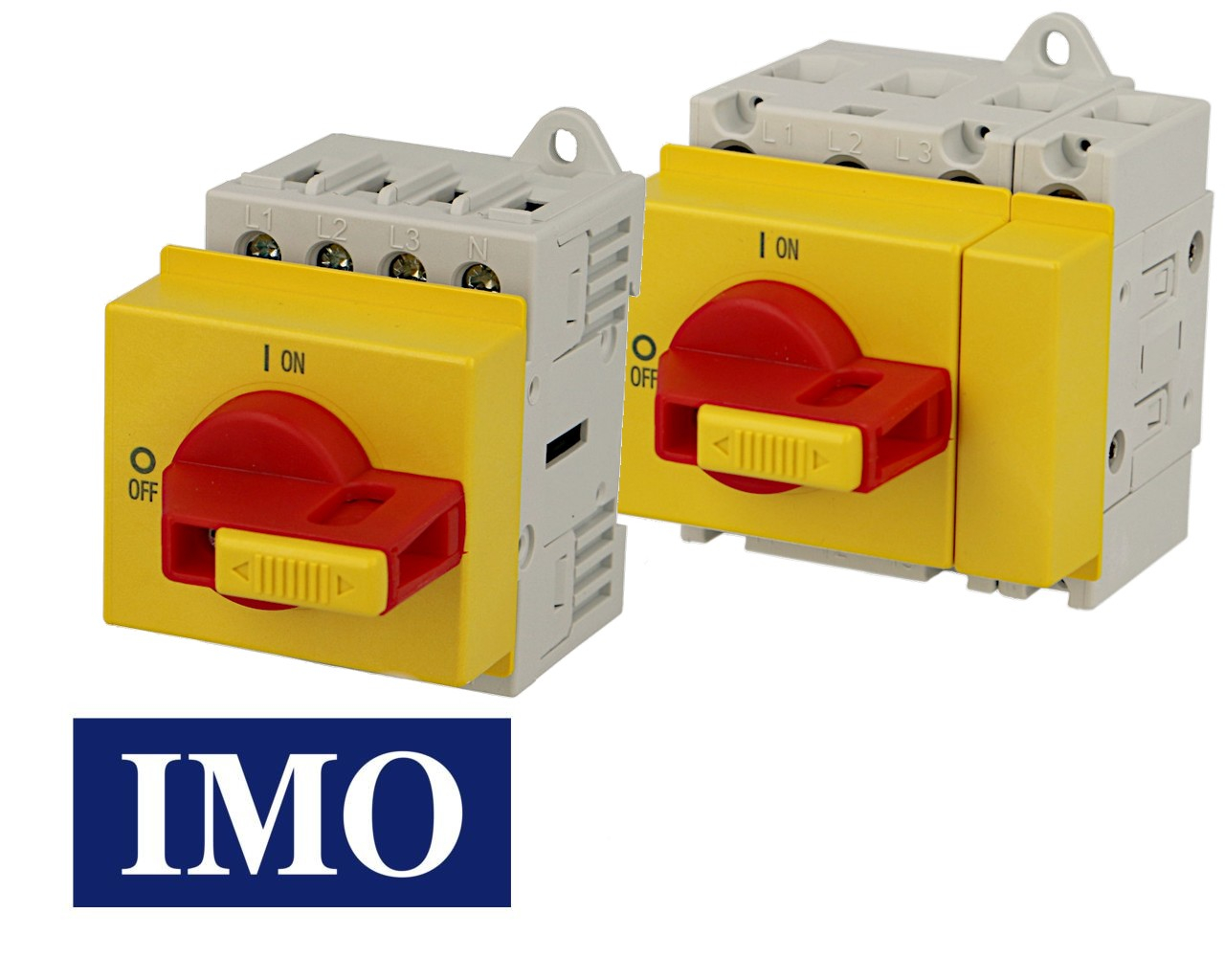

Interrupteur sectionneur rotatif IMO modulaire

DM69-4020-RY48

20A - 4P

1x
En stock success
21.31 TTC

DM69-4040-RY48

40A - 4P

1x
En stock success
25.91 TTC

DM69-4063-RY48

63A - 4P

1x
En stock success
30.53 TTC

Interrupteur sectionneur à monter sur rail DIN IMO


Découvrez notre sélection d’interrupteur sectionneur modulaire IMO pour vos installations triphasées avec ou sans neutre. Sélectionnez cet interrupteur sectionneur DM69-4020-RY48 IMO


Sectionneur industriel IMO - Informations :


Cette sélection de sectionneur electrique modulaire IMO est disponible en quatre pôles, soit pour une alimentation en triphasée avec neutre, chaque modèle fonctionne également sans le raccordement du neutre.
La gamme d’interrupteur général IMO est certifié EN 60947-3. Toute cette sélection d’interrupteur triphasée IMO permet de cadenasser l’appareillage modulaire en position OFF et présente un indice de protection IP40.
Les dimensions de la panoplie d’interrupteur tetrapolaire IMO ont une largeur de 62.5 mm pour le 63A et 48 mm pour le 20A et le 40A, 60 mm de profondeur et 64 mm de hauteur. Cette série d’interrupteur tripolaire avec neutre IMO est à monter directement sur un rail DIN.
Chaque interrupteur sectionneur 63A / 40A / 20A IMO peut être employé sous une tension de 230V, 400V ou 690V. cette sélection d’interrupteur tetrapolaire IMO est compatible avec une puissance électrique comprise entre 3kw et 11kw en 230V et 5.5kw et 18.5kw en 400V.
Il est possible de connecter cette série d’interrupteur triphasé IMO avec du fil souple de section de 0.5 mm² à 6 mm² ou du fil rigide de 0.5 mm² à 10 mm² pour les calibres 20A et 40A. Pour l’interrupteur sectionneur 63A Imo le raccordement doit se réaliser avec du fil souple de 0.75 mm² à 16 mm² ou du fil rigide 1 mm² à 25 mm². Chaque sectionneur pour rail DIN IMO est équipé de bornier à vis.


Inter sectionneur IMO à monter sur armoire - Caractéristiques :

  • Tension max. : 690V
  • Calibre : 20A / 40A / 63A
  • Nombre de pôle : 4P
  • Montage : Sur rail DIN
  • Système : Rotatif
  • Dimensions (HxLxP) : 64x48x60 mm (20A / 40A) / 64x62.5x60 mm (63A)
  • Puissance : 3kw à 11kw (230V) / 5.5kw à 18.5kw (400V)
  • Bornier de raccordement : A vis
  • Section de fil rigide : de 0.5 mm² à 10 mm² (20A et 40A) / de 1 mm² à 25 mm² (63A)
  • Section de fil souple : de 0.5 mm² à 6 mm² (20A et 40A) / de 0.75 mm² à 16 mm² (63A)
  • Indice de protection : IP40
  • Température de fonctionnement : -40° à +40°
  • Norme : EN 60947-3


Interrupteur sectionneur 4 pôles IMO: - Description :


Notre gamme de sectionneur electrique IMO est généralement utilisée dans des installations industrielles ou tertiaires.
L’aménagement de cette sélection de sectionneur tetrapolaire IMO doit se réaliser à l’intérieur d’un tableau, d’un coffret ou dans un équipement électrique.
L’emploi d’un interrupteur sectionneur IMO permet d’assurer la séparation d’un circuit électrique d’une alimentation quand le courant est présent en amont.
Cette série d’inter sectionneur IMO est donc employée pour isoler et séparer mécaniquement et électriquement un circuit d’un réseau.
L’utilisation d’un interrupteur sectionneur IMO est souvent employé comme appareillage de sécurité, il sert à couper l’électricité dans une installation ou de couper un circuit en cas de danger.
Souvent mis en place en début de tableau, l’interrupteur sectionneur IMO peut selon le contexte remplacer la fonction d’un disjoncteur EDF 500mA.

Caractéristiques

Cadenassable Oui
L'avis de l'expert

Cette gamme d’interrupteur sectionneur se monte directement sur un rail DIN, chaque sectionneur peut se placer dans un tableau ou un coffret électrique. De plus, la gamme de sectionneur IMO est vaste, elle peut être employée dans un réseau électrique distribuant une tension de 230V à 690V.
