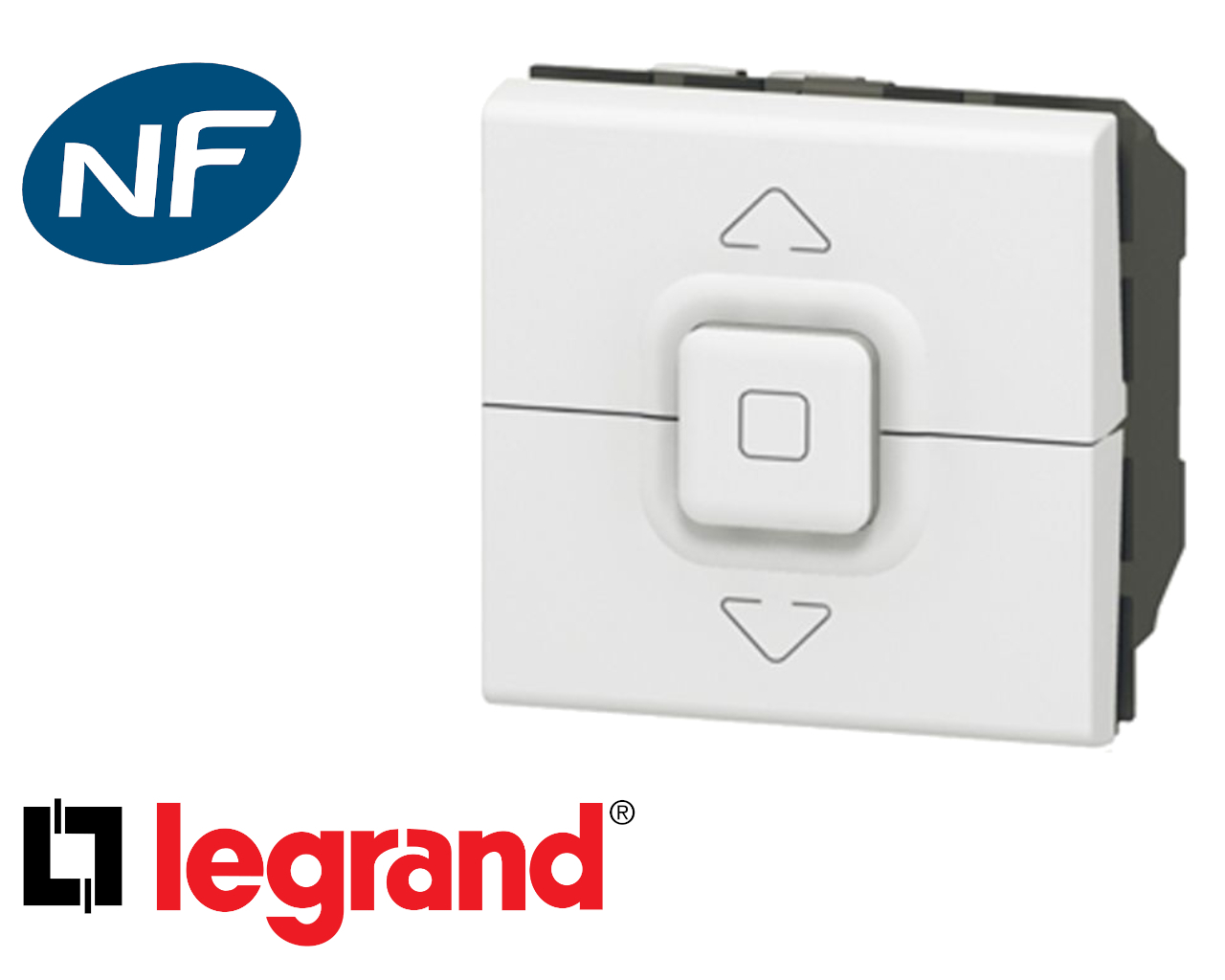

Interrupteur volet roulant Legrand - Gamme : Mosaic™

Un grand standard ! La gamme d’appareillage Mosaic™ Legrand est connue sa fonctionnalité et finition de qualité. Retrouvez l’interrupteur volet roulant 077026 Mosaic™ Legrand

Interrupteur volet roulant 077026 Legrand Mosaic™ - Informations :

Le montage de cette commande volet roulant Mosaic™ Legrand peut s’effectuer à l’intérieur d’une boite d’encastrement, un cadre saillie ou une goulotte appareillable.
Le montage en encastré de ce bouton volet roulant Mosaic™ 077026 est compatible avec une boite d’encastrement d’une profondeur de 40 mm, il doit être complété d’une cadre support et d’une plaque de finition.
Pour une mise en place en saillie, l’interrupteur pour volet roulant 077026 Mosaic™ doit être finalisé par une plaque support, un boitier saillie et un enjoliveur.
Le branchement interrupteur volet roulant Legrand Mosaic™ est compatible uniquement avec une installation monophasée 230V. Cette commande volet roulant Legrand peut commander un moteur de store ou volet d’une puissance maximale de 500W.
Le branchement interrupteur volet Legrand Mosaic™ se réalise à l’aide de bornes à connexions automatiques, le raccordement doit se faire à l’aide de fil électrique rigide d’une section maximale de 2.5 mm². Pour garantir une mise en place de qualité, le fabricant préconise un dénudage de 13 mm.
Deux connexions par entrée sont présentent sur l’interrupteur Legrand volet Mosaic™ roulant 077026 afin de faciliter le repiquage.
La commande de volet roulant Mosaic™ 077026 Legrand bénéficie d’une couleur blanche naturelle ral 90003.

Commande volet roulant Mosaic™ 077026 Legrand - Caractéristiques : - Caractéristiques :

• Tension max : 250V
• Intensité d’emploi : 6A
• Borniers : Connexion rapide
• Puissance : 500W.
• Longueur de dénudage : 13 mm
• Section de fils : 2x2.5 mm² par borne
• Montage : Encastré / saillie / goulotte (compatible 45x45)
• Couleur : Blanc (Ral 9003)
• Température d’utilisation : - 5° C à + 35° C
• Matière : ABS+ PC

Interrupteur lumineux 077012 Mosaic™  - Dimensions

- Hauteur : 45 mm
- Longueur : 45 mm
- Profondeur : 35 mm

Interrupteur pour volet roulant Mosaic™ - Description :

La fonction principale de cet interrupteur filaire volet roulant Mosaic™ Legrand 077026 est de commander le déplacement d’un store ou d’une persienne.
L’interrupteur store Legrand Mosaic™ 077026 permet trois positions de déplacement, une est réservée pour la montée, une pour la descente et une pour l’arrêt.
Comme informé ci-dessus, il est possible d’aménager cet interrupteur volet electrique 077026 Mosaic™ Legrand à l’intérieur d’une boite d’encastrement, en apparent dans un cadre saillie ou dans une goulotte pour appareillage 45x45.
Esthétique, moderne et épuré, l’interrupteur pour volet roulant Legrand 077026 Mosaic™ s’adapte aussi bien aux résidences avec une décoration contemporaine que classique.
La commande volet roulant 077026 Legrand Mosaic™ peut être positionnée dans une maison ou un bâtiment tertiaire neuf ou en rénovation.
Une documentation technique interrupteur volet roulant Mosaic™ est disponible en fichier PDF.
